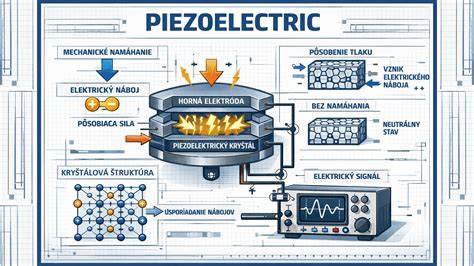

Ultrazvuk sa v medicíne a priemysle využíva ako diagnostická a mieňavá technika vďaka minimálnemu riziku a širokej dostupnosti. Pri jeho generovaní zohráva kľúčovú úlohu piezoelektrický jav, ktorý umožňuje premeniť mechanickú deformáciu na elektrické napätie a naopak. Aby bolo možné porozumieť princípu ultrazvuku, treba vedieť, že v kryštáloch môžu byť buď voľné nosiče náboja, alebo pevne vázané v krystalovej mriežke, a pružná deformácia krystalu mení vzájomnú polohu nosičov náboja, čím vzniká elektrické pole meriteľné na povrchu kryštálu.
V praxi ide o to, že ak sa kryštál umiestni do dostatočne intenzívneho elektrického poľa, deformuje sa a vzniká elektrický signál; tento jav sa nazýva elektrostrikčný alebo invertovaný piezoelektrický jav. Naťahovanie alebo stlačenie piezoelektrického materiálu pri pôsobení elektrického poľa vyvoláva mechanickú deformáciu, čo je základom generovania ultrazvuku. Jeden piezoelektrický prvok, ultrazvukový menič, môže slúžiť ako zdroj aj ako detektor ultrazvukového vlnění.
V bežných ultrazvukových prístrojoch sa menič postupne segmente generuje ultrazvukové vlny s frekvenciou približne 3 až 10 MHz, potom prechádza do režimu detekcie a zachytáva odrazené vlny. Vlny sa šíria ako podélné vlny v tkanivách a na rozhraní s odlišnou akustickou impedanciou dochádza k čiastočnému odrazu a čiastočnému prieniku. Echo sa zachytí meničom a prevedie na radiofrekvenčný signál; známa je aj doba medzi vyslaním a odrazom, ktorá spolu so známou rýchlosťou šírenia ultrazvuku (približne 1540 m/s v mäkkých tkanivách) umožňuje určenie hĺbky odrazu.
Frekvencia má zásadný význam: vyššia frekvencia znižuje vlnovú dĺžku a zvyšuje rozlíšenie obrazu, no zvyšuje aj disipáciu energie a riziko prehrievania pokožky. Preto sa pre hlbšie uložené orgány používajú frekvencie v jednotkách MHz, zatiaľ čo pre povrchové štruktúry (štítna žľaza, lymfatické uzliny) sa volia okolo 10 MHz.
Speckle javy v ultrazvuku vznikajú v dôsledku rozptylu vlnenia drobnými štruktúrami tkáně a ich interferencií s hlavným signálom. Tieto šumové vzory môžu znižovať prehľadnosť rezu, ale zároveň obsahujú informácie o štruktúre tkaniva a môžu slúžiť na diagnostiku.
Amplitúdový mód (A mód) predstavuje jednorozmerné zobrazenie signálu z jedného meniča a využíva sa napríklad pri biometrie oka. B mód (Brightness) predstavuje základ pre tomografické zobrazovanie: dvaja a viac meničov pracujú súčasne a ich echo je vyhodnocované v reálnom čase, čo umožňuje dynamické zobrazenie.
V pokročilejších systémoch je používaný M mód (Motion) na vyšetrenie pohybu anatomických štruktúr, najmä srdca. Trojrozmerné zobrazovanie a 4D zobrazovanie vznikajú, keď sú sondy vybavené maticovými piezoelektrickými elementmi; obraz sa získava z viacerých rezov po doplnení informácie o polohe sondy, čo umožňuje rekonštrukciu celého objemu tkáně.

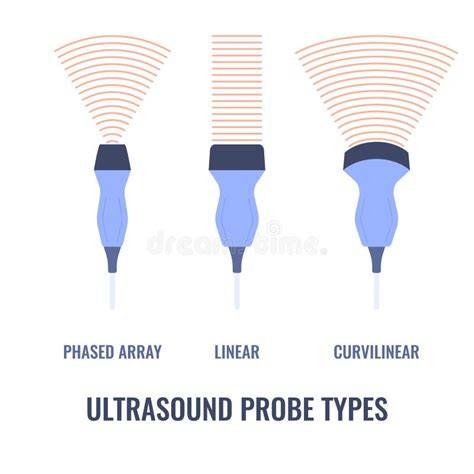

Podľa geometrie sond sú dostupné rôzne typy: lineárna sonda poskytuje obdéľnikový obraz, konvexná je výsečová, sektorová umožňuje široký rez cez malé okno, a cirkulárna sonda slúži na široký kruhový rez vhodný pre transrektálne vyšetrenie prostaty či intravaskulárne prístupy. Moderné array sondy umožňujú 3D/4D zobrazenie a zvyšujú rozsah diagnostických možností.
Prínos Dopplerovských metód spočíva v meraní rýchlosti obehu: duplexné tieto metódy kombinujú dvojaký pohľad - morfologiu a pohyb krvi. Niektoré techniky používajú farbu (barevná duplexná ultrasonografia): čierna a biela časť poskytuje morfologickú informáciu, farebná časť zobrazuje pohyb a rýchlosť toku krvi - modrá znamená tok od sondy, červená k sonda smeruje.
Piezoelektrické materiály nachádzajú uplatnenie aj v oblastiach mimo medicíny: piezoelektrické keramické materiály (napr. BaTiO3, PbTiO3, zirkoničitan olovnatý) sú často polykryštalické a vyžadujú polarizáciu, aby vykazovali piezoelektrický efekt. Vďaka ich tenkosti a pružnosti sa používajú na výrobu tenkých filmov a rôznych typov prevodníkov, ktoré generujú alebo detegujú ultrazvuk, alebo pôsobia ako filtre a oscilátory.
Elektrostrikčný jav, ktorý je inverzným piezoelektrickým javom, umožňuje piezomeničom vibrovať na rezonančných frekvenciách, a tým generovať ultrazvukové vlny. Kremenné dosky sú príkladem veľmi stabilných oscilátorových prvkov, ktoré udržujú presnú frekvenciu. Okrem toho sa skúma aj premenu mechanickej deformácie na elektrickú energiu na priemyselnej úrovni a výskum sa zameriava na efekty pre automobilový a letecký priemysel.
Medzi súčasné trendy patria jemnozrnné piezoelektrické keramické materiály, ktoré ponúkajú vyššiu mechanickú pevnosť a široké spektrum frekvencií, aj keď znižujú niektoré parametre piezoelektrického javu. Technológie zahŕňajú práca s materiálmi ABO3 vzorcov (BaTiO3, PbTiO3) a využitie polyvinylidénfluoridu (PVDF) ako piezoelektrických polymérov na dosiahnutie flexibilných a lacných sensorov a mikroed systémov.

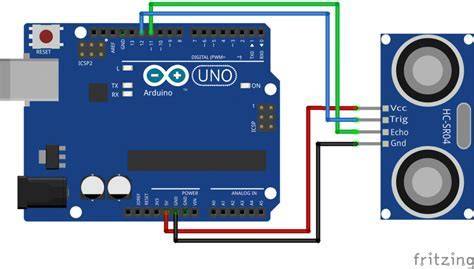

Piezoelektrický senzor tlaku je jednou z hlavných aplikácií, založený na generovaní signálu vlastnou činnosťou. Piezoelektrický senzor zrýchlenia využíva dve piezoelektrické doštičky a hmotnostný blok, kde deformácia vyvolá generovanie elektrických nábojov a napätí. V prostredí robota slúžia ultrazvukové senzory na detekciu prekážok, vzdialeností a tvaru povrchu cieľového objektu. Ultrazvukové senzory pozostávajú zo štyroch hlavných častí: vysielača, prijímača, časovača a riadiaceho obvodu; časovanie umožňuje vypočítať vzdialenosť zo šírky šírenia signálu.
Aj v súčasnosti sa skúmajú rôzne typy sond a ich režimy - lineárne, konvexné, sektorové, array - aby bolo možné získať 3D a 4D obraz s čo najlepším pomerom medzi rýchlosťou získania dát a kvalitou obrazu. Farba Dopplerovských metód podporuje vizualizáciu prúdu krvi a môže ukazovať smer a rýchlosť toku v čase.
- Princíp piezoelektrického javu: mechanická deformácia spôsobuje elektrické napätie a naopak; ultrazvuk vzniká pri aplikácii vysokofrekvenčných elektrických signálov na piezoelektrické meniče.
- Využitie v ultrazvuku: generovanie a detekcia ultrazvukových vĺn, investigácia tkanív a zobrazovanie s vysokým rozlíšením, použitie v lekárstve aj v iných odvetviach.
- Materiály a špecifiká: keramické a polymérne piezoelektrické materiály; výkonové parametre, teplotná stabilita a Curieho teplota sú kľúčovými faktormi aplikovateľnosti.
- Fonty a budúci vývoj: vývoj bezolovnatých keramiky, pokroky v PVDF a iných polymérov a rozšírenie aplikácií v biomedicíne a priemysle.
Medzi existujúce ukážky praktických aplikácií patria ultrazvukové vyšetrenia v medicíne, navigačné systémy v robotoch a široké využitie v priemyselnom meraní a čistení. Piezoelektrické prvky tak predstavujú kľúčový most medzi mechanickým a elektrickým svetom, umožňujúci presné riadenie a diagnostiku v širokom spektre aplikácií.
| Oblasť | Hlavné použitie | Princíp |
|---|---|---|
| Ultrazvuková diagnostika | Zobrazenie tkanív, sonografie | Inverzný piezoelektrický jav generuje ultrazvuk, echo sa deteguje |
| Prístrojová výroba | Oscilátory, filtre, prevodníky | Piezomodul, piezoelektrické a elektrostrikčné javy |
| Prieskum a priemysel | Ultrazvukové čistenie, meranie tlaku a zrýchlenia | Piezoelektrické senzory a mechanicko-elektrické konverzie |
