Materiál pre výrobu ultrazvukových mierok je preskúšaný pred jeho ďalším spracovaním. Ohrubované vzorky sú tepelne spracované a sú overené ich akustické vlastnosti. Kalibrácia sondy s pozdĺžnou vlnou používanou na meranie hrúbky je relatívne jednoduchá a vykonáva sa pomocou stupňovitého kalibračného bloku. Slúži na overenie profilu zvukového zväzku a rozlišovacej schopnosti uhlových sond. Je vhodná na overenie citlivosti uhlových a priamych sond.
Stupienková mierka na nastavenie časovej základne priamych sond na meranie hrúbky steny obsahuje zakrivené plochy pre nastavenie časovej základne priamych sond na meranie hrúbky steny. Metrická univerzálna mierka pre všeobecné overenie vlastností skúš. Zakrivená mierka určená pre kalibráciu kotlových sond. Väčšia hrúbka mierky minimalizuje vplyv odrazov od bočných stien.
Základné princípy a typy kalibračných blokov

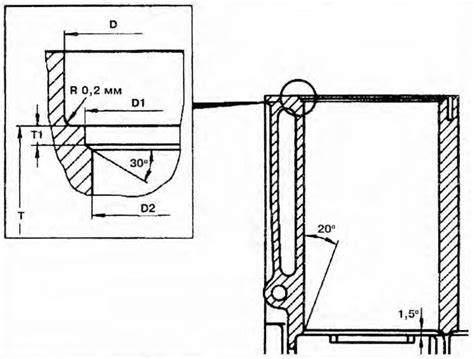

Štandardizované kalibračné bloky majú rozmery a tvar definované v medzinárodných normách ISO 2400, ISO 7963, ASME V či ASTM E164. Kalibrácia sondy s pozdĺžnou vlnou je relatívne jednoduchá a vykonáva sa pomocou stupňovitého kalibračného bloku. Na kalibráciu pre skúšanie zvarov sa používajú komplexnejšie bloky ako ISO 2400 typ 1 a ISO 7963 typ 2. Tieto bloky z ocele obsahujú vrtané otvory.
Stupienková miera umožňuje nastavenie časovej základne pri skúšaní hrúbky steny a je súčasťou procesu overovania citlivosti a rozlišovacej schopnosti uhlových a priamych sond. Každá sonda má špecifické vlastnosti podľa veľkosti piezoelektrického meniča a jeho frekvencie. Normy, špecifikácie alebo objednávky určujú, ktoré reflektory sú prípustné. Reflektory pod úrovňou vyhodnotenia sa ignorujú. Ak signál túto úroveň presiahne, skúsený operátor môže podľa zmien tvaru signálu pri rôznych pohyboch sondy identifikovať aj typ chyby - napr. trhlina, neprievar a pod.
Distance Amplitude Correction (DAC) a nastavenie citlivosti
Na kalibráciu pre skúšanie zvarov sa používajú komplexnejšie bloky ako ISO 2400 typ 1 a ISO 7963 typ 2. Pri nastavení DAC sa určí referenčná úroveň citlivosti ako funkcia vzdialenosti od sondy. Každá sonda má špecifické vlastnosti podľa veľkosti piezoelektrického meniča a jeho frekvencie. Z týchto údajov vznikne DAC krivka, ktorá definuje citlivosť v závislosti od vzdialenosti od reflektora.
Pred kalibráciou musí operátor zvoliť frekvenciu sondy. Typicky sa používa vývrt s plochým dnom o priemere 3 mm a zmerajú sa amplitúdy odrazov v rôznych vzdialenostiach. Z týchto údajov sa vytvorí DAC krivka, ktorá definuje referenčnú úroveň citlivosti ako funkciu vzdialenosti od sondy.
Kalibračné postupy a merací proces
Najdôležitejšie faktory pre spoľahlivosť výsledkov sú odbornosť, skúsenosti a poctivosť operátora. Presnosť manuálneho A-scan UT je zvyčajne ±2 mm, čo môže byť nedostatočné pri posudzovaní prevádzkovej spôsobilosti. V predchádzajúcej časti sme si vysvetlili základné princípy ultrazvukového skúšania. Z týchto údajov možno určiť veľkosť a polohu reflektora, napríklad typ a tvar kalibračného bloku závisí od konkrétnej aplikácie a geometrie skúšaného objektu.
Operátor pohybuje sondou tam a späť kolmo na os reflektora, nájde maximálny signál, a ďalej skenuje, kým signál neklesne o 6 dB. Z tejto vzdialenosti možno určiť dĺžku alebo výšku reflektora. Viacero prípadov ilustruje aj potrebu komplexných blokov pre skúšanie zvarov. Väčšia hrúbka mierky znižuje odrazy od bočných stien a zlepšuje spoľahlivosť merania.
Pokles UT 6dB Dĺžka defektu Veľkosť ~1
Kalibračné krivky a význam pre klasifikáciu a validáciu
Kalibračná krivka predstavuje graf, ktorý zobrazuje vzťah medzi známymi referenčnými hodnotami a nameranou odozvou. Graficky býva lineárna v definovanom rozsahu a môže byť nelineárna v dôsledku saturácie detektora alebo matice. Pri letectve a priemysle sú kalibračné krivky kľúčové pre kontrolu kvality a bezpečnosť. Regulačné orgány ako ICAO a ISO vyžadujú validáciu kalibračných kriviek na linearitu, opakovateľnosť a sledovateľnosť.
Príklady používania kalibračných kriviek zahŕňajú UV-Vis spektrofotometriu a kalibráciu snímačov síl (load cells) v leteckom a priemyselnom prostredí. Vždy je potrebné viesť záznamy a dokumentáciu o kalibráciách pre súlad s normami ISO/IEC 17025 a ISO 9001.
Praktické kroky tvorby a používania kalibračnej krivky
- Príprava kalibračných štandardov so sledovateľnou koncentráciou alebo hodnotou.
- Meranie odozvy prístroja pre každý štandard a zobrať opakovania na posúdenie opakovateľnosti.
- Zaznamenanie nameranej odozvy voči známej hodnote a prispôsobenie modelu (často lineárna regresia).
- Dokumentácia všetkých detailov vrátane prostredia, prístrojov, kalibračných údajov a regresie.
- Použitie krivky na určovanie neznámych hodnôt meraním ich odozvy s interpoláciou alebo extrapoláciou podľa validácie.
Regresné techniky a metódy

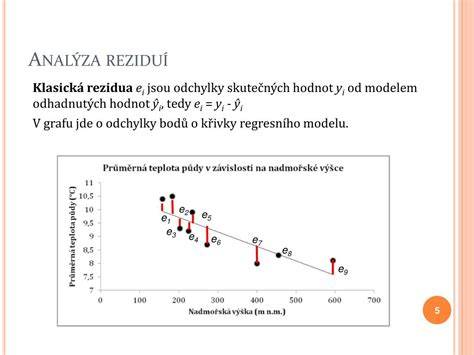

Lineárna regresia sa využíva najčastejšie; y = mx + b opisuje vzťah medzi osou x (známa hodnota) a osou y (meraná odozva). Polynomiálna alebo exponenciálna regresia sa používa pri nelineárnych odozvách, vážená regresia pri nerovnom rozptyle meraní. Dôležité sú kvalita prispôsobenia (R²) a analýza reziduí.
Prostredie aplikácií a normy
Kalibračné bloky a mierky sú nevyhnutné v oblastiach ako analýzna chémia, údržba v letectve, environmentálne monitorovanie, farmaceutická kontrola kvality a meranie síl. Dokumentácia kalibračných aktivít a sledovateľnosť sú požadované normami ISO/IEC 17025, ISO 9001, ICAO Doc 8071, ICH Q2(R1) a GMP/GLP.
V letectve sú kalibračné bloky a kalibračné krivky sú kľúčové pre analýzu kvality paliva, kontrolu kontaminácie hydraulických kvapalín a kalibráciu avionických systémov a snímačov síl.
Tabuľka: Prehľad kalibračných blokov a ich využitie
| Typ blokov | Použitie | Charakteristiky |
|---|---|---|
| ISO 2400 typ 1 | Kalibrácia zvarov | Komplexný blok s reflektormi, oceľ |
| ISO 7963 typ 2 | Kalibrácia zvarov | Vrstvené bloky s reflektormi, oceľ |
| Stupienková miera | Nastavenie časovej základne pri hrúbke steny | Zakrité plochy, 3 mm dno |
Bežné chyby a riešenie problémov
Chyby pri príprave štandardov, drift alebo porucha prístroja, zmeny prostredia, nezhody matíc môžu skresliť výsledky. Odľahlé hodnoty a body s vplyvom môžu poškodiť regresiu; odporúča sa kontrolovať reziduá a zabezpečiť čerstvé štandardy, zladenie matíc a kontrolné vzorky v každom meraní.
