Betón ako stavebný materiál vynika vysokou pevnosťou, tvarovateľnosťou a hospodárnosťou, zároveň však ukazuje špecifické poruchy a javové javy, ktoré treba brať do úvahy pri návrhu a realizácii konštrukcií. V texte sa zameriavame na význam a pôvod betónových trhlin, ich typy, príčiny vzniku, diagnostiku a sanačné opatrenia, ktoré sú nevyhnutné pre zaistenie dlhodobej nosnosti a vodotesnosti konštrukcií. Rozoberáme tiež metódy injektáže a postupy pri oprave trhliniek a dutín, ako aj dôležité štandardy a normy platné vo výstavbe.
Hlavné faktory praskania betónu a ich pôvod
- Trhliny vznikajú v dôsledku uvoľňujúceho sa hydratačného tepla a vplyvu teploty vonkajšieho vzduchu počas betonáže, čo spôsobuje pnutie a vznik mikrotrhlín.
- Praskanie môže nastať v betóne akéhokoľvek veku a nie je možné ho úplne eliminovať zo skúseností z plánovania a konštrukcie; cieľom je obmedziť šírku trhliny na neškodnú dimenziu.
- Deliace a povrchové trhliny majú rozdielny rozsah - mikrotrhliny majú šírku ≤ 0,01 mm a dĺžku 50-100 mm a môžu zvyšovať permeabilitu až dva až tri násobne v zóne trhliny.
- Povrchové trhliny sa pretínajú len povrchovo, široké môžu byť aj niekoľko milimetrov a ich výskyt v krycej vrstve má zanedbateľný vplyv na nosnosť a vodotesnosť; deliace trhliny pretínajú veľké časti prierezov a môžu výrazne ovplyvniť nosnosť a vodotesnosť.
Pre obnovenie predpokladaných vlastností betónu je potrebné uzavrieť trhliny, ktoré presahujú prístupnú mieru, a riešiť dutiny vznikajúce počas betonáže. Dutiny sú porušené miesta v štruktúre spôsobené nevhodným uložením, nadmerným výškovým dopadom čerstvého betónu alebo nedostatočným zhutnením. Odborná sanácia vyžaduje cieľové utesnenie a kontrolu priechodnosti injektážnych systémov.
Príklady a diagnostika trhlín
- Vizuálne posúdenie trhliny a jej šírka v nadväznosti na expozíciu povrchových vrstiev; prioritne sa sleduje konzistencia a smer trhliny, ktorá môže naznačovať pôvodnú zaťažovú príčinu.
- Jadrové vrtanie poskytuje jednoznačnú vypovedaciu schopnosť pri skúmaní neočakávaných priebehov v hĺbke trhlín, čo je kľúčové pre záväznú diagnostiku a plánovanie sanácie.
- Impetujúca metóda radiolokačnej a ultrazvukovej diagnostiky pomáha identifikovať dutiny a štrukturálne netesnosti, čo umožňuje cílené zásahy a minimalizáciu rizík.
Pri väčšine prípadov je potrebné kombinovať vizuálne posúdenie s jadrovým vrtaním alebo ne-deštruktívnymi skúškami, aby sme určili presné rozmery a priechodnosť dutín a trhlín. Výsledky z jednotlivých vzoriek sú platné iba pre miesta odberu, preto môže byť potrebné rozšíriť odber na reprezentatívne vzorky.
Injektáž a sanačné techniky
Injektáž je hlavným prostriedkom na uzavretie trhlín a dutín v betóne. Rozlišujeme nízkotlakovú injektáž s tlakom do 10 barov a vysokotlakovú injektáž s tlakom až niekoľko stoviek barov. Pri injektáži proti vode je často potrebný vysoký tlak, no je dôležité neprekročiť ťahovú pevnosť betónu a postupovať opatrne.

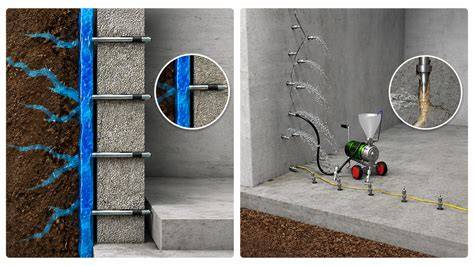

Injektáž sa realizuje cez pakre - lepené alebo vyvŕtané. Lepené pakre sa používajú nad trhlinou a umožňujú tesnenie spoločnej plochy; ich odolnosť voči tlaku je zvyčajne 50-60 barov. Vŕtané pakre sú kotvené mechanicky vo vyvŕtaných otvoroch a slúžia ako injektážne kanály, ktoré križujú trhlinu; ich rozmiestnenie a hĺbka sú navrhnuté podľa šírky a priebehu trhliny.
Pri väčších dutinách sa používajú radiálne usporiadé injektážne kanály v rastri nad poškodeným miestom; hĺbka otvorov a vzdialenosti sú prispôsobené druhej strane porušenia a rozlohe poškodenej zóny. Dutinové dutiny sa injektujú pomocou injektážnych materiálov, pričom sa dá použiť aj injektážna pena, ktorá však nie je vhodná pre tesnenie dutín proti vode, pretože môže obmedziť penetráciu elastomérových živíc.
Proces injektáže pozostáva z hlavnej injektáže a dodatočnej injektáže (doinjektáže), ktorá dopĺňa materiál v kapilárnych štruktúrach. Ak je potrebné zabrániť vytečeniu injektážneho materiálu, použije sa povrchové dočasné u tesnenie. Pri použití reakčných živíc je potrebné zohľadniť ich vplyv na pevnosť konštrukcie a prispôsobiť injektážny tlak tak, aby nevytváral nadmerný tlak na dutiny alebo štruktúru.
Technické detaily a praktické poznámky
- Pri injektáži jednokložkovej pumpy je minimálny čas spracovateľnosti okolo 20 minút, obmedzený dosiahnutím viskozity 1000 mPa·s; minerálna suspenzia má dlhší čas spracovateľnosti.
- Injektážny tlak je pri dutinách menej agresívny než pri trhlinách a jeho cieľom je rozšíriť prienik injektážneho materiálu bez poškodzenia štruktúry.
- Injektážny materiál môže mať vplyv na pevnosť betónu; preto je potrebné preveriť vplyv na konkrétne rozmery a zloženie materiálu, najmä pri použití reakčných živíc.
- Bezpečnosť a účinnosť injektáže zlepšuje správne umiestnenie pakrov nad a okolo postihnutej zóny a používanie vhodných spojovacích prvkov medzi pakrami a konštrukciou.
Normy a významné rámce
V oblasti ochrany a opráv betónových konštrukcií zohrávajú kľúčovú úlohu normy a štandardy. Ako príklad možno uviesť STN EN 1504-5:2005 Definície, požiadavky, riadenie kvality a hodnotenie zhody pre výrobky a systémy na ochranu a opravy betónových konštrukcií. Tieto normy slúžia ako základ pre výber materiálov, techník a postupov používanej pri opravných a sanačných prácach na betónových dielcoch.
Vplyv a kontext opráv
Uzavretie trhlín a oprava dutín prispieva k obnove predpokladaných vlastností betónu, zabráneniu korózie výstuže a zlepšeniu vodotesnosti konštrukcie. Správny výber injektážneho materiálu, tlaku a spôsobu aplikácie je rozhodujúci pre dlhodobú stabilitu a zabezpečenie funkčnosti stavby.
CHEMIFIX Injektáž do trhlín
Praktické doplnenie z oblasti chôdze a vývoja (komplementárny kontext)
V kontexte pohybu a vývoja môže byť dôležité poznamenať tiež poznatky o vývoji detských nôh a chôdze naboso. Ale v súvislosti s betónom a stavebníctvom sa zameriavame na ochranu a opravu konštrukcií a na minimalizáciu rizík spojených s praskaním a infiltráciou vody, ktoré môžu ovplyvniť dlhodobú stabilitu a bezpečnosť budov. Správne dimenzie a kontrola prasklín sú kritické pre udržanie integrity konštrukcie a zabezpečenie životnosti objektu.
