ABSORBCIA - proces, pri ktorom sa UZ energia vkladá do prostredia, ktorým prechádza. AKUSTICKÁ ATENUÁCIA - redukcia intenzity UZ signálu, prechádzajúceho prostredím. Zahŕňa absorbciu, rozptyl ("scattering") a divergenciu UZ lúčov. AKUSTICKÁ ENERGIJA - mechanická energia, prenášaná akustickou vlnou. AKUSTICKÁ IMPEDANCIA (AI) - odpor, ktorý kladie prostredie prechádzajúcej zvukovej vlne. Charakteristická AI je vlastnosť prostredia, daná súčinom jeho hustoty a rýchlosti šírenia zvuku v ňom. AKUSTICKÝ TIEŇ - jav (UZ artefakt), pri ktorom je od štruktúr, ležiacich za \"atenuujúcim\" objektom, redukovaný odraz UZ vĺn. AKUSTICKÁ VLNOVÁ DĹŽKA - vzdialenosť medzi dvoma bodmi sínusoidy rovnakej fázy cyklu, 2D radiánov. Pre vodu a tkanivá pri frekvencii 1 MHz je dĺžka vlny cca 1,5 mm. ALIASING - UZ artefakt vznikajúci pri Dopplerovi, keďže vzorkovacia frekvencia je nižšia než dvojnásobok najvyššej frekvencie.
Podstatné pojmy a princípy šírenia
ANNULAR ARRAY - viacprvková sonda, v ktorej sú kryštály usporiadané do koncentrických kruhov. ARRAY - priestorové usporiadanie prvkov UZ sondy. B-MODE (brightness-mode) - zobrazovanie, pri ktorom je amplitúda odrazeného signálu zobrazená moduláciou svetla, pričom poloha echa určuje anguláciu sondy a čas prenosu odrazu. BOČNÉ LALOKY - sekundárny UZ lúč deviovaný od hlavného lúča. COMPOUND SCAN - dvojrozmerné zobrazenie kombinujúce aspoň dva obrazy za sebou. FRAME - jeden kompletný obrázok na monitore. FRAME RATE - počet obrazov na displeji.
DOPPLER - rozdiel frekvencie medzi vyslanými a prijatými vlnami. DOPPLEROVSKÝ UHOL - uhol medzi smerom lúča a smerom toku krvi. DOPPLEROVSKÝ FREENCIVNÝ SHIFT - rozdiel frekvencie medzi vyslanými a prijatými vlnami. DYNAMICKÝ ROZSAH - pomer medzi najväčším deformovaným signálom a najmenším detekovaným signálom. HARMONIC IMAGING - obrazový režim zobračovania harmonických odrazov. INTENZITA UZ - energia prenášaná vlnou cez jednotku plochy. TIMCH - TGC (time gain compensation) - elektronická kompenzácia atenuácie. TISSUE DOPPLER a DTI - zobrazenie pohybu tkanív, venovaná funkciám srdečnej kinetiky.
Fyzikálne vlastnosti a šírenie ultrasvuku

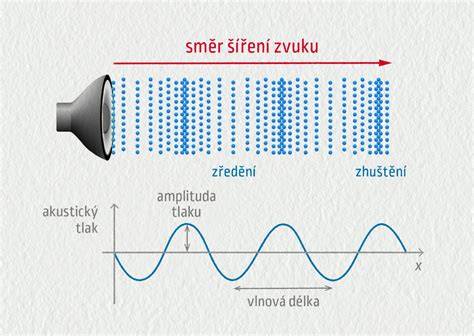

VZOR UNIVERZÁLNY: Ultrazvuk je mechanická vlna, šíriaca sa v elastických médiách. Vlnová dĺžka ultrazvuku je veľmi krátka, čo spôsobuje nízku difrakčnú schopnosť a vysokú smerovosť lúča. Energie kmitov narastá s frekvenciou; energia ultrazvukových vĺn je väčšia ako energia počuteľného zvuku, čo umožňuje rôzne aplikácie ako rezanie, zváranie a zobrazovanie v medicíne.
ABSORPČNÉ CHARAKTERISTIKY - ako ultrazvuk stráca energiu počas prechodu médiom v dôsledku absorpcie, vedenia tepla a viskozitných efektov. Koeficient absorpcie je úmerný štvorcu frekvencie. Vplyv média a teploty vplýva na rýchlosť útlmu; v plynoch prevláda dispersia a rýchlejšie sa šíria nízkofrekvenčné vlny. Prakticky: vyššia frekvencia vedie k vyššiemu útlmu a kratšej vzdialenosti šírenia.
KAVITAČIA - pri dopade ultrazvuku na kvapaliny vznikajú mikrobubliny, ktoré sa počas cyklov rozpínajú a kolapsujú, čo vedie k extrémnym lokálnym podmienkam (tlak, teplota). Kavitácia poskytuje významný mechanizmus na mechanickú interakciu a možnosti extrakcie látok, ako aj zlepšenie povrchovej/materiálnej diagnostiky.
Charakteristiky lúča a praktické implikácie
CHARAKTERISTIKY LÚČA - ultrazvuková vlna má koncentrovaný lúč vpred; ak priemer prekážky prevyšuje vlnovú dĺžku, vzniká zvukový tieň. Divergencia lúča sa meria uhlom divergencie; priemyselné aplikácie vyžadujú presné konštrukcie sondy na dosiahnutie dobrého smerovania lúča.
Ako prax: základné princípy ultrazvuku zahŕňajú správne navrhnuté rozmery zdroja (D) a vhodné frekvencie; kratšia vlnová dĺžka umožňuje vyššiu smernosť a presnejšie zobrazenie.
Hlavné priestory použitia ultrazvuku
APLIKÁCIE - z dôvodu vysokej frekvencie a krátkej vlnovej dĺžky sa ultrazvuk často využíva na rezanie, zváranie a v technike; jeho nízka difrakcia a vysoká smerovosť podporujú priemyselné aj medicínske zobrazovacie metódy. Ultrazvuk je kľúčový v ultrazvukovej diagnostike a vyhodnocovaní štruktúrkarp.
ULTRASONOGRAFIA - zobrazovacie techniky zahrňujú B-mode, M-mode a harmonické zobrazovanie, ktoré vyžadujú pokročilé spracovanie signálu a digitálne konverzie; 3D/4D zobrazenia sú vyvíjané pre vyššiu informačnú hodnotu a realistickejšie rekonštrukcie.
Vzrastá význam TGC a harmonického zobrazovania: harmonické signály umožňujú lepšie kontrastné rozlíšenie bez potreby kontrastných látok. Vysoký dynamický rozsah a frame-rate sú kritické pre diagnostiku v reálnom čase.
Table a prehľad histórie a vývoja
| Termín | Popis |
|---|---|
| ALIASING | UZ artefakt spôsobený nízkou vzorkovacou frekvenciou v Doppleri |
| ANNULAR ARRAY | viacprvková sonda s kruhovým usporiadaním kryštálov |
| PHASED ARRAY | elektronické oneskorenie prvkov na syntézu UZ poľa |
| HARMONIC IMAGING | zobrazenie odrazov v násobkoch základnej frekvencie |
| PDI | POWER-DOPPLER IMAGING - vysoká citlivosť Doppleru s priemerovaním |
Základné zákony a praktické implikácie
Fyzikálne zákonitosti šírenia (odraz, refrakcia, difrakcia, rozptyl) platia aj pre ultrazvuk; vlnová dĺžka ultrazvuku je krátka, čo má za následok zlé difrakčné vlastnosti pre veľké prekážky, no dobrú smernosť a vysokú lokalizáciu odrazov. Čím vyššia frekvencia, tým väčší útlm v médiu a z kratšou diasporou šírenia.
Transport energie a výkon - ultrazvuk prenáša výrazne viac energie ako bežný zvuk; energia úzko súvisí s frekvenciou, čo vedie k silnému mechanickému efektu na materiálu, vrátane tepelného efektu a lokálnych zmien v štruktúre.
Čo znamená pre diagnostiku a terapiu?
V medicíne je hlavným prínosom ultrazvuku jeho schopnosť zobraziť morfologické informácie (B-mode) a dynamiku (Doppler, DTI) v reálnom čase, pričom harmonické zobrazovanie zlepší kontrast a redukuje artefakty. V priemysle ultrazvuk umožňuje nedeštruktívne testovanie (NDT) materiálov a detekciu vnútorných chýb, vrátane trhlín a dutín, pričom frekvencie sa pohybujú od 0,5 do 25 MHz a umožňujú selektívnu kontrolu pomocou zmeny uhla lúča.
Zhrnutie a kľúčové poznámky
Zvuk a ultrazvuk spolu tvoria súbor fenoménov: ultrazvuk predstavuje mechanické kmity s vysokou frekvenciou, ktoré sa šíria v médiách a sú ovplyvnené absorpciou, difrakciou, odrazom a kavitáciou. Jeho hlavným prínosom je možnosť vizualizácie a diagnostiky v medicíne, ako aj kontrola a spracovanie materiálov v priemysle. Vznik kavitácie, možné meranie intenzity kavitácie a spracovanie signálov prinesú ďalšie inovatívne aplikácie.
Ako funguje ultrazvuk?
VIDEÓ:
Ako funguje ultrazvuk?
- ABSORBCIA a AKUSTICKÁ ATENUÁCIA opisujú, ako médium pohlcuje a ruší ultrazvuk.
- AI a pričom definujú čím je prostredie “ťažšie” pre šírenie akustickej energie.
- KAVITÁCIA ako kritický efekt pri vysokých intenzitách, ktorý vedie k extrakcii a šokovým javom na lokálnej úrovni.
- DKOPPLER a harmonické zobrazenia zlepšujú diagnostiku a poskytujú informácie o pohybe a štruktúrach v tkanivách.
